전자회로 브리지 정류기 전파정류. 지식머니 20

alwithue(alwi****) | 2010-04-17 14:55 | 조회 0 | 답변 1

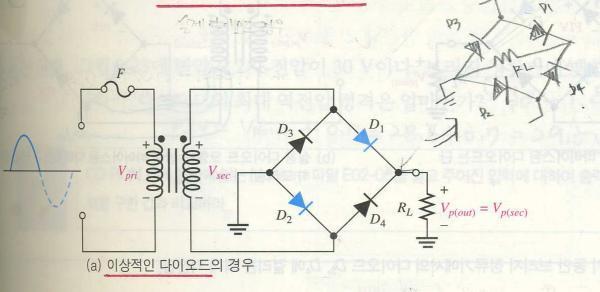

우측 상단에 그려논 회로는 등가회로의 표현이라는 건 알겠습니다.



그런데 여기서 접지에 대한 정확한 의미가 무엇일까요?

일단 부하 RL에 걸리는 전압 Vp(OUT)을 측정하기 위함. -> 맞나요?

원 그림에서 양의 주기 작동이자나요, 그럼 Vsec를 5v라 가정하고

D1을 지나면 부하로 전류가 흘러서 접지로 나가죠,

그럼 다시 좌측에 있는 접지에서 전류가 다시 나가겠죠...

그럼 접지(그라운드 0v)의 전위를 같기 때문에 -전류를 가지고 나가나요?

양주기 때는 직렬회로나 관계없는데 값자기 좌측 그라운드에서 나가는 전류는 - 전류가 될 수 있나요?



기본에 입각한 자세한 설명 부탁드려요.

즉, 회로에서 접지에 대한 개념...

이 질문에 답변하시면 지식머니 5, 채택시엔 50 을 더 드립니다.
질문자 채택

위스키(hl2***) | 소개 | 답변

전문분야 : 전기,전자,통신 (4위) | 답변 356 | 채택률 97.9%
본인소개 : 전기,전자,통신,반도체-장비 분야에서 일합니다.

1. 맞습니다.

2. 접지를 0V로 가정하면, 트랜스2차측 하단이 더 - 이므로 전류가 흐릅니다.

그림에는 접지로 표현하였지만 , 공통(COMMON)으로 이해 하시기 바랍니다.

전위/전압에 대한 표현 개념은 기준에 대비하여 상대적인 것입니다.

도시한 회로의 기준은 접지(공통) 부분입니다.

절대값의 크기를 표현하려면 포인트 와 포인트를 일일이 표기해야 되겠지요.

2010-04-18 15:39 | 출처 : 본인작성

질문자 한마디

(alwithue님)
우와, 정말 최고의 답변입니다.
